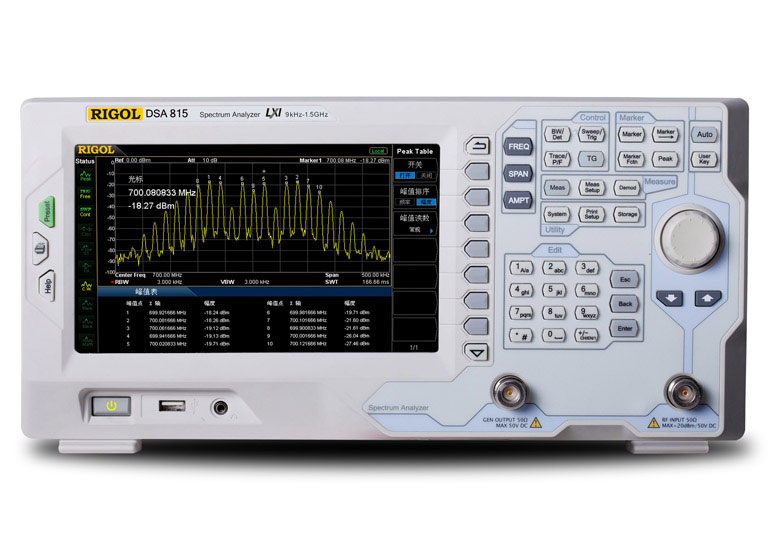

Анализатор спектра Rigol DSA815

Частота
Диапазон частоты	DSA815	от 9 кГц до 1.5 ГГц
Разрешение частоты		1 Гц

Внутренний опорный генератор
Частота опорного генератора		10 МГц
Старение		меньше 2x10^-6/год
Температурный дрейф	от 20 до 30 ºC	меньше 2x10^-6

Показание частоты маркера
Разрешение		(полоса обзора) / [(число точек развертки) -1]
Погрешность		±[(показание частоты) x (погрешность опорного генератора) + 1 % x (полоса обзора) + 10 % x (разрешение частоты) + (разрешение маркера)]

Показание частоты частотомера
Разрешение		1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц,
Погрешность		±[(показание частоты) x (погрешность опорного генератора) + (разрешение частотомера)]

Полоса обзора
Диапазон	DSA815	0 Гц, от 100 Гц до 1.5 ГГц
Погрешность		± (полоса обзора) / [(число точек развертки) -1]

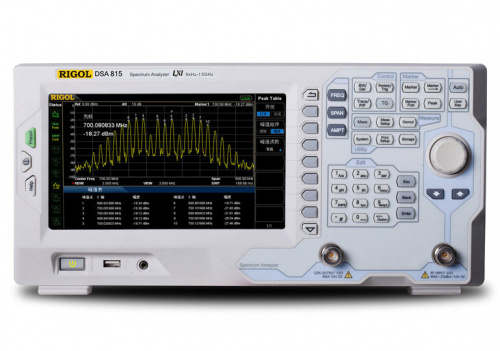

Анализатор спектра Rigol DSA815

Описание товара

Амплитудные характеристики

Развертка

Запуск

Следящий генератор (опция для DSA815)

Входы/выходы

Общетехнические характеристики

Характеристики

Похожие товары (8)

Фазовый шум SSB
Отстройка от несущей	10 кГц	меньше -80 дБн/Гц, типовое

Полоса пропускания
Разрешение по частоте RBW (-3 дБ)		от 10 Гц до 1 МГц, с шагом 1, 3, 10
Разрешение по частоте RBW (-6 дБ)	опция	200 Гц, 9 кГц, 120 кГц
Погрешность RBW		меньше 5 %, номинальное
Отношение полос пропускания фильтра (60 дБ / 3 дБ)		меньше 5, номинальное
Разрешение по видео частоте VBW (-3 дБ)		от 1 Гц до 3 МГц, с шагом 1, 3, 10

Диапазон измерения
Диапазон	от 10 МГц до 1.5 ГГц	от отображаемого среднего уровня шума (DANL) до +20 дБм
	от 100 кГц до 10 МГц	от отображаемого среднего уровня шума (DANL) до 0 дБм

Максимально допустимые входные уровни
Макс. постоянное напряжение		50 В
Макс. РЧ мощность несущей	РЧ-ослабление = 30 дБ	+20 дБм (100 мВт)
Макс. порог повреждения		+30 дБм (1 Вт)

Параметры отображения
Логарифмическая шкала		от 1 дБ до 200 дБ
Линейная шкала		от 0 до опорного уровня
Число отображаемых точек развертки		601
Число отображаемых линий развертки		3 + Math Trace
Типы детектора отбора отсчетов для пикселя развертки		максимума (Pos Peak), минимума (Neg Peak), простой (Sample), нормальный (Normal), среднеквадратический (RMS Avg), усредняющий (Voltage Avg) и квази-пиковый (Quasi-Peak)
Функции визуализации развертки		непосредственное отображение (Clear Write), регистрация максимальных значений (Max Hold), регистрация минимальных значений (Min Hold), логарифмическое усреднение по нескольким разверткам (Video Avg), арифметическое усреднение по нескольким разверткам (Power Avg), "замораживание" полученной линии (Freeze) и удаление линии (Blank).
Единицы шкалы		дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт

Неравномерность АЧХ
РЧ-ослабление 10 дБ, относительно 50 МГц, от 20 до 30 ºC
Неравномерность АЧХ (предусилитель выключен)	от 100 кГц до 1.5 ГГц	меньше 0.7 дБ
Неравномерность АЧХ (предусилитель включен)	от 1 МГц до 1.5 ГГц	меньше 1.0 дБ

Погрешность переключения RBW
Погрешность	от 10 Гц до 1 МГц, относительно 1 кГц RBW	меньше 0.1 дБ

Опорный уровень
Диапазон		от -100 до +20 дБм, с шагом 1 дБ
Разрешение	логарифмическая шкала	0.01 дБ
Разрешение	линейная шкала	4 единиц младшего разряда

КСВН входа РЧ
РЧ-ослабление 10 дБ
КСВН	от 1 МГц до 1.5 ГГц	меньше 1.5

Интермодуляционные искажения
Пересечение второй гармоники (SHI)		+40 дБм
Интермодуляционные искажения третьего порядка (TOI)	fн >30 МГц	+10 дБм
Нелинейные искажения 1 дБ
Полная входная мощность смесителя	fн >50 МГц, предусилитель выключен	больше 0 дБм

Избирательность по побочному каналу
Зеркальная частота		меньше -60 дБн
Промежуточная частота		меньше -60 дБн
Паразитный отклик, внутренний		меньше -88 дБм, типовое
Паразитный отклик, прочее	гетеродин, АЦП, субгармоника первого гетеродина, гармоника первого гетеродина	меньше -60 дБн
Приведенная ко входу избирательность	уровень смесителя -30 дБм	меньше -60 дБн, типовое

Запуск
Режим запуска		свободный, видео, внешний
Уровень сигнала внешнего запуска		5 В, ТТЛ

Вход РЧ
Импеданс		50 Ом
Разъем		тип N, гнездовой

Выход следящего генератора
Импеданс		50 Ом
Разъем		тип N, гнездовой

Развертка
Диапазон длительности развертки	100 Гц ≤ (полоса обзора) ≤ 1.5 ГГц	от 10 мс до 1500 с
Диапазон длительности развертки	полоса обзора =0 Гц	до 20 мкс до 1500 с
Погрешность длительности развертки	100 Гц ≤ (полоса обзора) ≤ 1.5 ГГц	5 %, номинальное
Погрешность длительности развертки	полоса обзора =0 Гц (от 1 мс до 1500 с)	0.5 %, номинальное
Режимы развертки		непрерывная, однократная

Следящий генератор
Диапазон частоты		от 9 кГц до 1.5 ГГц
Уровень выходного сигнала		-20 до 0 дБм, с шагом 1 дБ
Неравномерность амплитуды выходного сигнала	от 1 МГц до 1.5 ГГц, относительно 50 МГц	±3 дБ

10 МГц REF ВХОД / 10 МГц REF ВЫХОД / Вход внешнего запуска
Разъем		тип BNC, гнездовой
Амплитуда входного опорного сигнала 10 МГц		от 0 дБм до +10 дБм
Амплитуда выходного опорного сигнала 10 МГц		от +3 дБм до +10 дБм
Сигнал внешнего запуска		5 В, ТТЛ

USB
	USB-хост
Разъем		тип B
Протокол		версия 2.0
	USB-прибор
Разъем		тип A
Протокол		версия 2.0

Дисплей
Тип		жидкокристаллический TFT
Разрешение		800 x 480
Размер		8 дюймов
Цветность		65536

Поддерживаемый принтер
Протокол		PictBridge

Дистанционное управление
USB		USB TMC
LAN		10/100 Base-T, RJ-45, класс LXI-C
IEC/IEEE (GPIB)	с использованием модуля USB-GPIB (опция)	IEEE 488.2

Питание
Напряжение сети переменного тока		от 100 до 240 В, номинальное
Частота сети		от 45 Гц до 440 Гц
Потребляемая мощность		типовое: 35 Вт, макс.: 50 Вт (со всеми опциями)

Температура
эксплуатация		от плюс 5 до плюс 40 ºC
хранение		от минус 20 до плюс 70 ºC

Масса
	со следящим генератором TG	4.25 кг (9.4 фунта)

Прочие
Производитель	Rigol
Гарантия	36 месяцев
