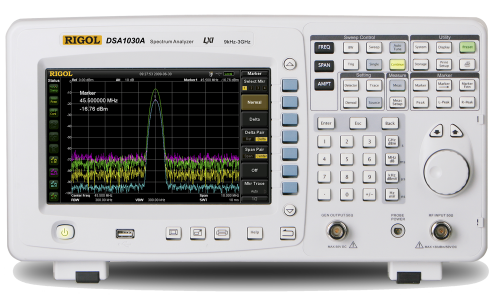

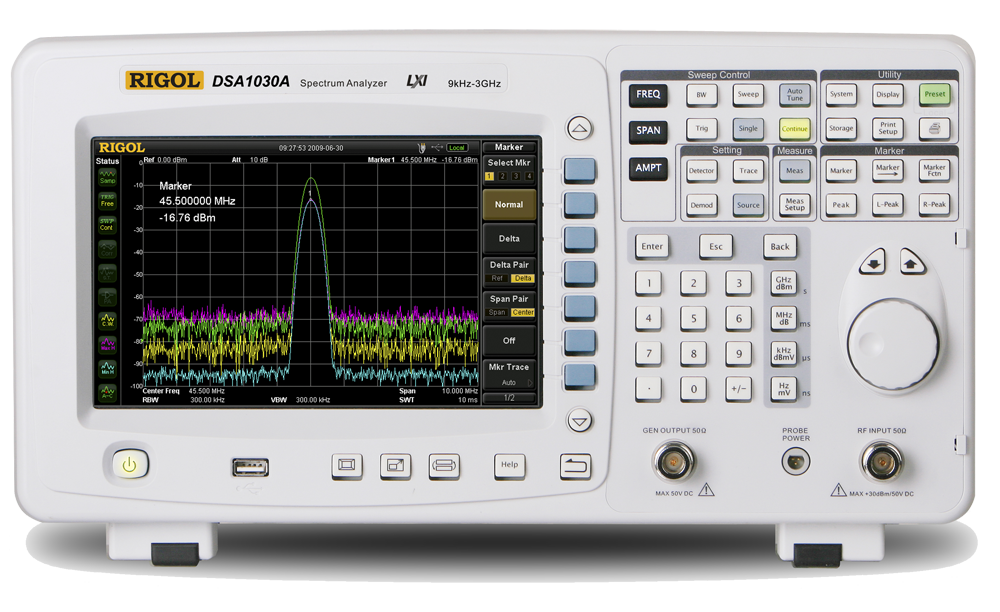

Анализатор спектра Rigol DSA1030A снят с производства. Замена - Rigol DSA832E, DSA832.
Конструкция анализаторов спектра серии DSA1000A обеспечивает им малые габариты и массу, невысокую цену и легкость управления с помощью удачно сгруппированной кнопочной клавиатуры. В ряду особенностей следует отметить наличие высокочеткого цветного TFT ЖК-дисплея размером 8.5 дюйма, понятное отображение графическим интерфейсом на дисплее настроек и сообщений, стандартные и настраиваемые коммуникационные интерфейсы USB, LAN и GPIB, позволяющие оператору дистанционно управлять прибором и наблюдать результаты измерения через компьютерную сеть и виртуальный терминал. Эти приборы могут найти широкое применение для образования, научной деятельности, корпоративных центров, промышленного производства и многих других областей.
Основные особенности:
- диапазон частоты: от 9 кГц до 3 ГГц;
- отображаемый средний уровень шума (DANL): -148 дБм;
- фазовый шум при отстройке от несущей 10 кГц: -88 дБн/Гц (типовое);
- полная погрешность амплитуды: <1.0 дБ;
- минимальное разрешение по частоте: 10 Гц;
- встроенный предусилитель (в базовой комплектации);
- следящий генератор 3 ГГц (не входит в базовую комплектацию);
- встроенная литиевая батарея обеспечивает до 3 часов непрерывной работы (не входит в базовую комплектацию);
- широкий выбор функций измерения и автоматических настроек;
- широкоэкранный дисплей 8.5 дюйма, с четким и ярким изображением, а также простой и понятный интерфейс;
- широкий выбор интерфейсов – LAN, USB-хост, USB-прибор, VGA или GPIB (не входит в базовую комплектацию);
- компактная конструкция с массой всего 6.2 кг (без батареи).
Анализатор спектра Rigol DSA1030A снят с производства. Замена - Rigol DSA832E, DSA832.
Характеристики
Частотные характеристики
|
Частота
|
|
Диапазон частоты
|
DSA1030A
|
от 9 кГц до 3 ГГц
|
|
Разрешение частоты
|
|
1 Гц
|
|
Внутренний опорный генератор
|
|
Частота опорного генератора
|
|
10 МГц
|
|
Старение
|
|
меньше 3x10-6/год
|
|
Температурный дрейф
|
от 20 до 30 ºC
|
меньше 3x10-6
|
|
Показание частоты маркера
|
|
Разрешение
|
|
(полоса обзора) / [(число точек развертки) -1]
|
|
Погрешность
|
|
±[(показание частоты) x(погрешность опорного генератора) + 1 % x (полоса обзора) + 10 % x(разрешение частоты) + (разрешение маркера)]
|
|
Показание частоты частотомера
|
|
Разрешение
|
|
1 Гц, 10 Гц, 100 Гц, 1 кГц
|
|
Погрешность
|
|
±[(показание частоты) x(погрешность опорного генератора) + (разрешение частотомера)]
|
Примечание: погрешность опорного генератора = [(старение x (время от калибровки) + (температурный дрейф)].
|
Полоса обзора
|
|
Диапазон
|
DSA1030A
|
0 Гц, от 100 Гц до 3 ГГц
|
|
Погрешность
|
|
± (полоса обзора) / [(число точек развертки) -1]
|
|
Фазовый шум SSB
|
|
Отстройка от несущей
|
10 кГц
|
меньше -88 дБн/Гц, типовое
|
|
100 кГц
|
меньше -100 дБн/Гц, типовое
|
|
1 МГц
|
меньше -110 дБн/Гц, типовое
|
Примечание: типовое fн = 500 МГц, RBW≤1 кГц, простой детектор, число кривых для усреднения не меньше 50.
|
Полоса пропускания
|
|
Разрешение по частоте RBW(-3 дБ)
|
|
от 10 Гц до 1 МГц,
с шагом 1, 3, 10
|
|
Погрешность RBW
|
|
меньше 5 %, номинальное
|
|
Отношение полос пропускания фильтра (60 дБ / 3 дБ)
|
|
меньше 5, номинальное
|
|
Разрешение по видео частотеVBW (-3 дБ)
|
|
от 1 Гц до 3 МГц,
с шагом 1, 3, 10
|
Амплитудные характеристики
|
Диапазон измерения
|
|
Диапазон
|
|
от отображаемого среднего уровня шума (DANL) до +30 дБм
|
|
Максимально допустимые входные уровни
|
|
Макс. постоянное напряжение
|
|
50 В
|
|
Макс. РЧ мощность несущей
|
РЧ-ослабление ≥ 20 дБ
|
30 дБм (1 Вт)
|
|
Макс. порог повреждения
|
|
40 дБм (10 Вт)
|
Примечание: при уровне входного сигнала больше 33 дБм будет включена защита.
|
Нелинейность АЧХ 1 дБ
|
|
Полная мощность на входе смесителя
|
fн ≥ 50 МГц,предусилитель выключен
|
больше 0 дБм
|
Примечание: уровень мошности на входе смесителя (дБм) = мощность входного сигнала (дБм) – ослабление входного сигнала (дБ).
|
Отображаемый средний уровень шумов (DANL)
|
|
РЧ-ослабление 0 дБ, RBW=VBW=10 Гц, простой детектор, число усреднений ≥ 50
|
|
Отображаемый средний уровень шумов (DANL)
(предусилитель
выключен)
|
от 100 кГц до 10 МГц
|
меньше -85 дБм-3 x (f/1 МГц) дБ,
типовое -125 дБм
|
|
от 10 МГц до 2.5 ГГц
|
меньше -127 дБм+3 x (f/1 ГГц) дБ,
типовое -130 дБм
|
|
от 2.5 ГГц до 3 ГГц
|
меньше -115 дБм
|
|
Отображаемый средний уровень шумов (DANL)
(предусилитель
включен)
|
от 100 кГц до 1 МГц
|
меньше -103 дБм
|
|
от 1 МГц до 10 МГц
|
меньше -103 дБм-3 x (f/1 МГц) дБ,
типовое -143 дБм
|
|
от 10 МГц до 2.5 ГГц
|
меньше -145 дБм+3 x (f/1 ГГц) дБ,
типовое -148 дБм
|
|
от 2.5 ГГц до 3 ГГц
